1.Q460NE简介

Q460NE钢的牌号由代表屈服强度“屈”字的汉语拼音首字母 Q、规定的最小上屈服强度数值、交货状态代号、质量等级符号(B、C、D、E、F)四个部分组成。
注 1:交货状态为热轧时,交货状态代号 AR或 WAR可省略;交货状态为正火或正火轧制状态时,交货状态代号均用 N 表示。
注 2:Q+规定的最小上屈服强度数值+交货状态代号,简称为“钢级”。
示例:Q460NE。其中:
Q ———钢的屈服强度的“屈”字汉语拼音的首字母;
460———规定的最小上屈服强度数值,单位为兆帕(MPa);
N ———交货状态为正火或正火轧制;
E ———质量等级为 E级。
当需方要求钢板具有厚度方向性能时,则在上述规定的牌号后加上代表厚度方向(Z向)性能级别的符号,如:Q460NEZ25。
2.Q460NE钢板的交货状态
热轧 as-rolled;AR或 WAR
钢材未经任何特殊轧制和/或热处理的状态。
正火 normalized
N
钢材加热到高于相变点温度以上的一个合适的温度,然后在空气中冷却至低于某相变点温度的热处理工艺。
正火轧制 normalizingrolling
+N
最终变形是在一定温度范围内的轧制过程中进行,使钢材达到一种正火后的状态,以便即使正火后也可达到规定的力学性能数值的轧制工艺。
注:对于正火轧制,在一些出版物中也称“控制轧制”。
热机械轧制 thermomechanicalprocessed
M
钢材的最终变形在一定温度范围内进行的轧制工艺,从而保证钢材获得仅通过热处理无法获得的
性能。
注 1:可能会降低钢材强度值的热成型或580℃以上温度的焊后热处理不宜应用。根据相关的技术规范,火焰矫直是允许应用的。
注2:热机械轧制可以包括回火或无回火状态下冷却速率提高的过程,回火包括自回火但不包括直接淬火及淬火加回火。
注 3:也称 TMCP(热机械控制过程),在一些出版物中也称“控制轧制”。

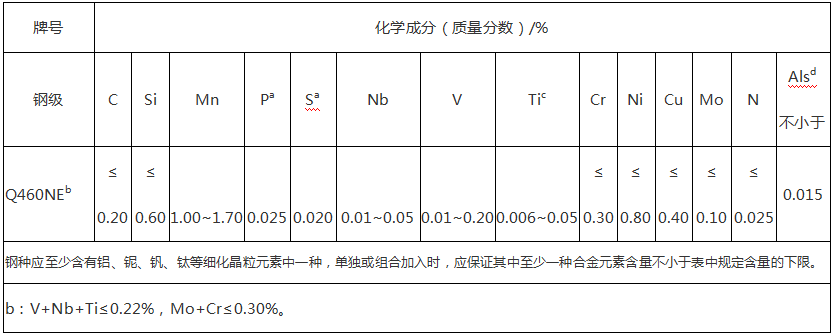

3.Q460NE钢板的化学成分

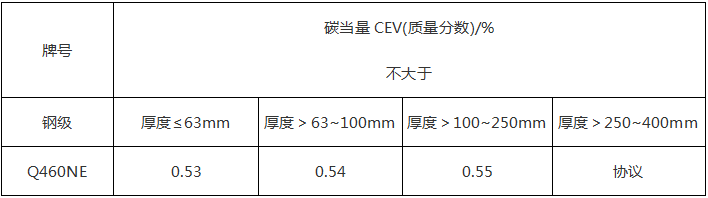

4.Q460NE钢材的碳当量（基于熔炼分析）

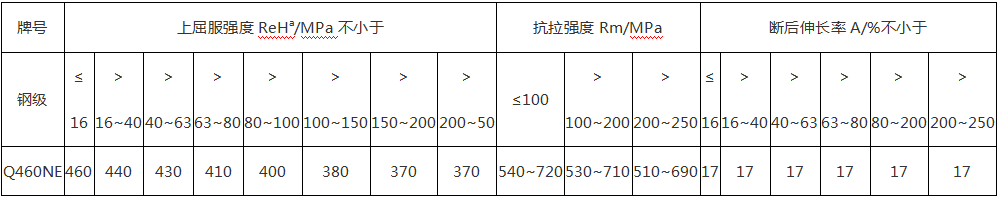

5.Q460NE钢材的拉伸性能

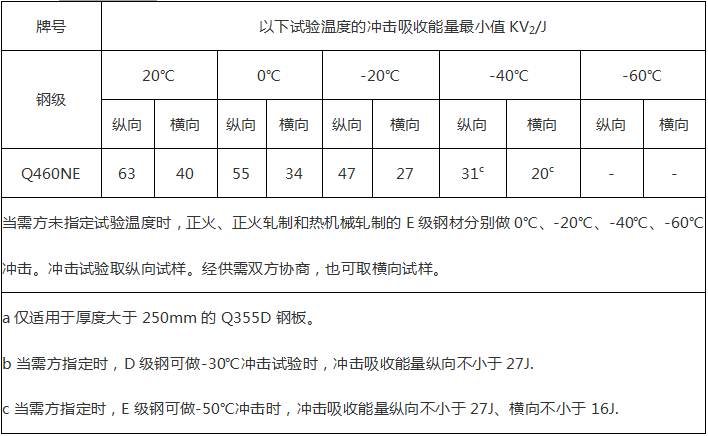

6.Q460NE冲击试验

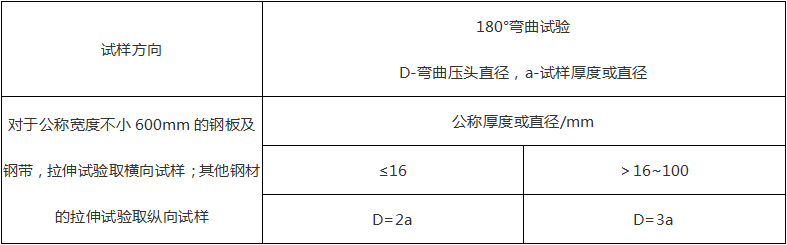

7.Q460NE弯曲试验

?

8.Q460NE现货库存

材质 规格 宽 长 数量[吨] 备注

Q460NE/Q460E 10 2500 12000 113.040 正火轧制NBII探

Q460NE/Q460E 16 2500 12000 45.216 正火轧制TI级

Q460NE/Q460E 20 2500 6290 4.938 正火轧制NBTI探

Q460NE/Q460E 20 2500 12000 28.260 正火轧制GBII探

Q460NE/Q460E 25 2500 12000 47.104 正火轧制GBII探

Q460NE/Q460E 30 2550 13700 8.227 正火轧制GB/Ⅲ级

Q460NE/Q460E 30 2500 7500 4.416 正火轧制NBTI探

Q460NE/Q460E 40 2500 8630 6.775 正火轧制NB/Ⅰ级

Q460NE/Q460E 40 2500 12000 56.520 正火轧制NBTI探

Q460NE/Q460E 40 2500 9360 7.348 正火轧制NBTI探

Q460NE/Q460E 48 2510 4240 4.010 正火轧制GB/Ⅰ级

Q460NE/Q460E 50 2500 12000 141.300 正火轧制NBTI探

Q460NE/Q460E 55 2500 10950 11.819 正火NB/Ⅰ级

Q460NE/Q460E 55 2500 12000 12.953 正火NB/Ⅰ级

Q460NE/Q460E 60 2500 12000 141.300 正火NB/Ⅰ级

Q460NE/Q460E 70 2500 9100 12.501 正火NB/Ⅰ级

Q460NE/Q460E 70 2500 12000 131.880 正火NBTI探

Q460NE/Q460E 80 2500 11680 18.338 正火NB/Ⅰ级

Q460NE/Q460E 80 2500 12000 226.080 正火NB/Ⅰ级

Q460NE/Q460E 100 2300 12000 43.332 正火NB/Ⅰ级

Q460NE/Q460E 100 2300 10000 54.165 正火GBII探

Q460NE/Q460E 110 2300 12000 95.332 正火GB/Ⅰ级

Q460NE/Q460E 120 2300 12000 51.998 正火GB/Ⅰ级

Q460NE/Q460E 120 2300 8100 17.549 正火GBII探
